SKZ系列同向平行双螺杆齿轮箱 （扭矩等级13.5左右）

核心设计理念

该系列超高扭矩齿轮箱是借鉴德国和奥地利同行的先进设计理念和方法，专为同向平行双螺杆挤出机配套设计的硬齿面齿轮传动装置。由于采用了功率分流技术，从而使齿轮箱承载能力大幅提高，真正实行了齿轮箱的高精度、高强度、高速度。齿轮箱外形新颖美观、结构紧凑，噪音指标低，承载能力强，传动效率高，可以满足长期的无故障连续运行，渗漏油可能性极小，主要零部件寿命大于70000小时，渗漏油率小于1‰

技术参数

规格	中心距	扭矩等级	输出330	输出400	输出500	输出600	输出800	输出900
			电机功率(KW)	电机功率(KW)	电机功率(KW)	电机功率(KW)	电机功率(KW)	电机功率(KW)
SKZ26	22	＜14	10	12	16	19	25	28
SKZ35	30	＜14	26	31	39	46	62	72
SKZ42	34.5	＜14	42	47	58	70	92	105
SKZ50	42	＜14	70	85	105	130	168	190
SKZ52	43	＜14	70	85	105	130	168	190
SKZ65	52	＜14	135	160	202	250	320	360
SKZ75	60	＜14	210	250	310	370	500	540
SKZ85	67.8	＜14	305	350	435	530	690	800
SKZ95	78	＜14	450	535	666	800	1050	1200
SKZ110	92	＜14	750	880	1100	1280	1700	1930
SKZ125	100	＜14	920	1100	1400	1700
SKZ135	110	＜14	1260	1500	1880	2200
SKZ155	125	＜14	1800	2100	2700	3200
SKZ175	145	＜14	2700	3200	4000	4700

结构与配置说明

📌箱体：

箱体结构在设计时兼顾了吸收噪音的功能，材质采用高品质的灰铸铁和球墨铸铁，并进行充分的时效处理，刚性好、外观平整美观，应用先进的多面切削加工工艺，从而保证了箱体加工的高精度以及精度的可保持性。

⚙️齿轮：

齿轮材料选用优质高强度合金渗碳钢材 20CrMnMo、20CrNi2MoA、20Cr2Ni4A,经渗碳淬火后齿面硬度达HRC58-62，经精密磨齿后，磨齿精度可达到5-6级（GB/T10095-2001），关键零件增加了表面强化工艺，同时进行齿廓和螺旋线修形，以保证齿轮在负荷状态下的完美啮合，从而实现低噪音和高效率。

🔧轴承：

轴承一般选用国内一线品牌和国际知名品牌，如 ZWZ、FAG、INA、TWB、SKF、NSK、NTN等。

🛡️密封件：

油封等密封件一般选用进口品牌，如德国CTY、台湾SOG等。

🫙润滑：

强制冷却润滑系统，加大高效的钎焊板式换热器，加装有流量计、温度传感器、压力表等。

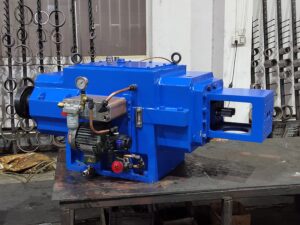

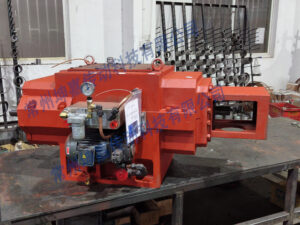

[装配现场图: SKZ同向平行双螺杆挤出机齿轮箱在装配车间出货前拍摄]

应用领域

1.工程塑料合金与高性能改性

• 适用体系:PA66/PPO、PC/ABS、PP/PA、PET/PP合金
• 工艺特点:中温挤出、拉伸流场主导、界面结合更强
• 优势:分散更均匀、力学性能提升、无明显降解
• 典型制品:汽车结构件、电子电器外壳、耐高温结构材料

2.高填充改性造粒

• 适用体系:PP/PE+CaCO3、滑石粉、玻纤、阻燃剂
• 填充量:50%以上仍稳定输送
• 优势:不打滑、不团聚、塑化均匀、能耗低
• 典型制品:注塑级改性粒料、板材/片材基料、管材专用料

3.纳米及功能母粒

• 适用体系:纳米SiO2、蒙脱土、石墨烯、碳纳米管
• 优势:拉伸流场破团聚，分散性显著优于双螺杆
• 典型制品:抗静电母粒、阻隔母粒、增强母粒、高浓度色母

4.生物可降解材料

• 适用体系:PLA、PBAT、PBS、淀粉基、竹粉/秸秆复合材料
• 优势:剪切温和、不易断链、排气优异、无异味
• 典型制品:可降解膜、餐盒、一次性包装、农用地膜

5.管材与型材挤出

• 适用产品:HDPE给水管、MPP电力管、CPVC电力管、PPR管
• 优势:塑化均匀、壁厚稳定、表面光洁、气泡少
• 效益:成品率提升，产能提高，能耗下降

6.橡胶与弹性体混炼

• 适用体系:轮胎胶、密封条胶、TPE/TPR、再生胶
• 优势:强混炼、低过热
• 效益:产能提升约50%，能耗降低约30%
